FAQ

  • Kommunikation WR-BMS

    Bei Fehlermeldungen zur Kommunikation zwischen WR und BMS sollte das Kommunikationskabel zur Batterie getauscht werden.

    Auch sollte die Aktivierung der Batterieeingänge in den WR Parametern geprüft werden.

    Reset durchführen: WR und Batterie ausschalten und wieder zuschalten in der Reihenfolge 1. AC Sicherung WR, 2. DC Schalter WR, 3. Batterie.

  • Einrichten der Kommunikation für das Monitoring in der FoxESS Cloud

    Videoanleitung zur Einrichtung der Kommunikation per Wlan für einen FoxESS H3 Wechselrichter.


    https://www.youtube.com/watch?v=SsKVW6fHOCs

  • Aktualisierung der Firmware

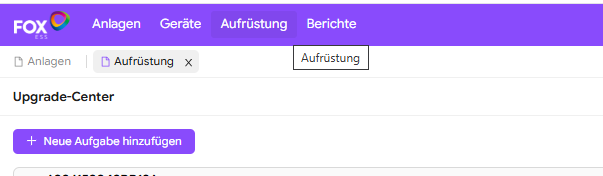

    Über den Menupunkt Aufrüstung und Neue Aufgabe hinzufügen wird die Aktualisierung gestartet.


    https://www.foxesscloud.com/v2/upgrade

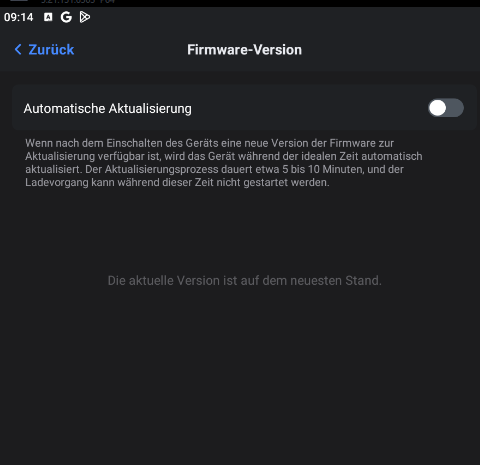

  • Wie kann die Firmware der Wallbox aktualiseirt werden?


    Die automatische Aktualisierung wird über den Menupunkt Firmware-Version in der FoxCloud App aktiviert.



  • Einschalten und Ausschalten des Wechselrichters

    Einschalten und Ausschalten des Wechselrichters

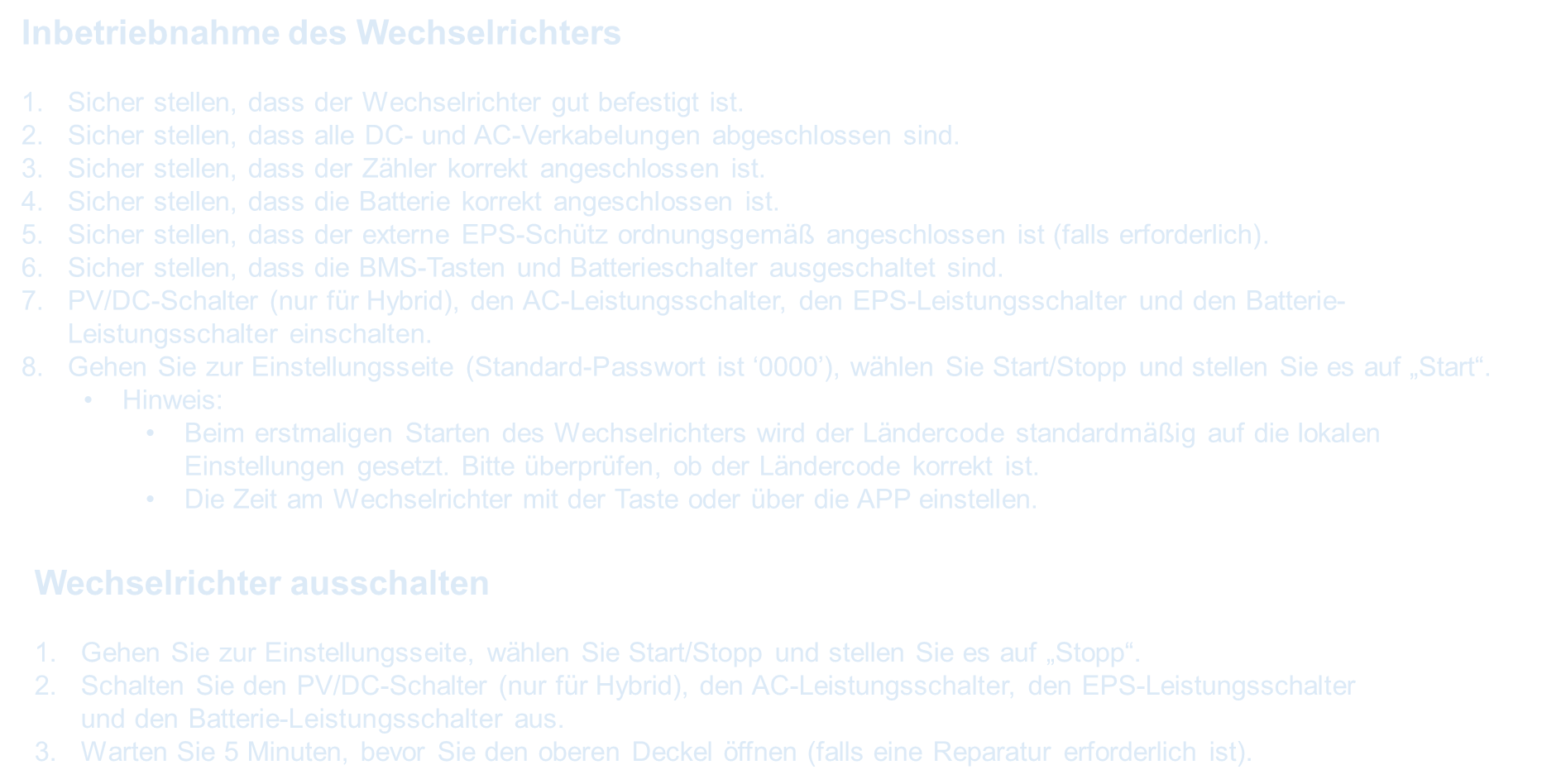

    Inbetriebnahme des Wechselrichters


    1.  Sicher stellen, dass der Wechselrichter gut befestigt ist.

    2.  Sicher stellen, dass alle DC- und AC-Verkabelungen abgeschlossen sind.

    3.  Sicher stellen, dass die Batterie korrekt angeschlossen ist.

    4.  Leistungsschalter einschalten.

    5.  Sicher stellen, dass der Zähler korrekt angeschlossen ist.

    6.  Sicher stellen, dass der externe EPS-Schutz ordnungsgemäß angeschlossen ist (falls erforderlich).

    7.  Sicher stellen, dass die BMS-Tasten und Batterieschalter ausgeschaltet sind.

    8.  Zuschalten PV/DC-Schalter, AC-Leistungsschalter, Batterieschalter.

    9.  Gehen Sie zur Einstellungsseite (Standard-Passwort ist 0000), wahlen Sie Start/Stop und stellen Sie es auf ,Start".

         Beim erstmaligen Starten des Wechselrichters wird der Landercode standardmaisig auf die lokalen

         Einstellungen gesetzt. Bitte uberprufen, ob der Ländercode korrekt ist.

         Die Zeit am Wechselrichter mit der Taste oder uber die APP einstellen.


    Wechselrichter ausschalten

    Gehen Sie zur Einstellungsseite, wählen Sie Start/Stop und stellen Sie es auf "Stop".

    Schalten Sie den PV/DC-Schalter, den AC-Leistungsschalter, den EPS-Leistungsschalterund den Batterie-Leistungsschalter aus.

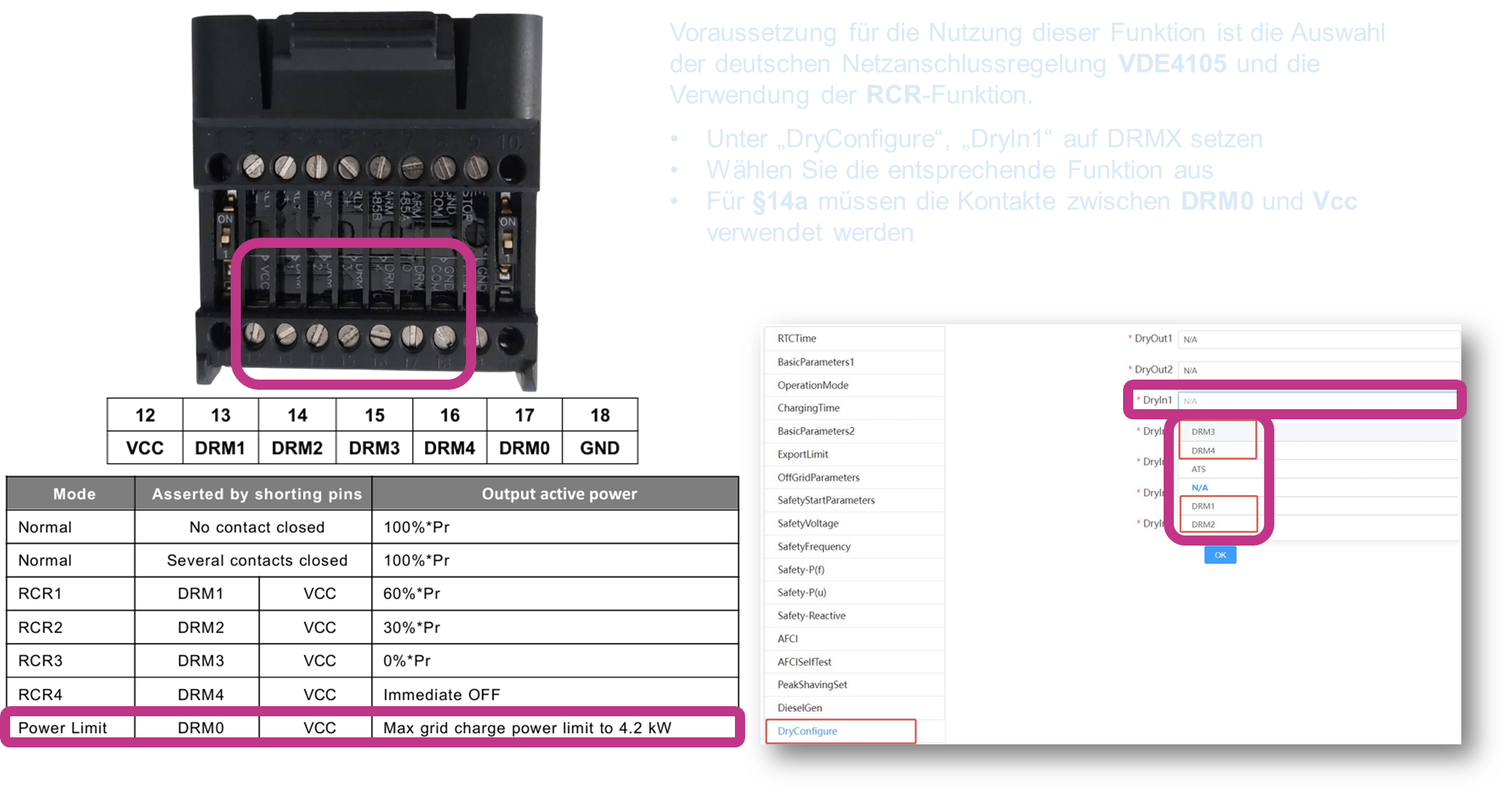

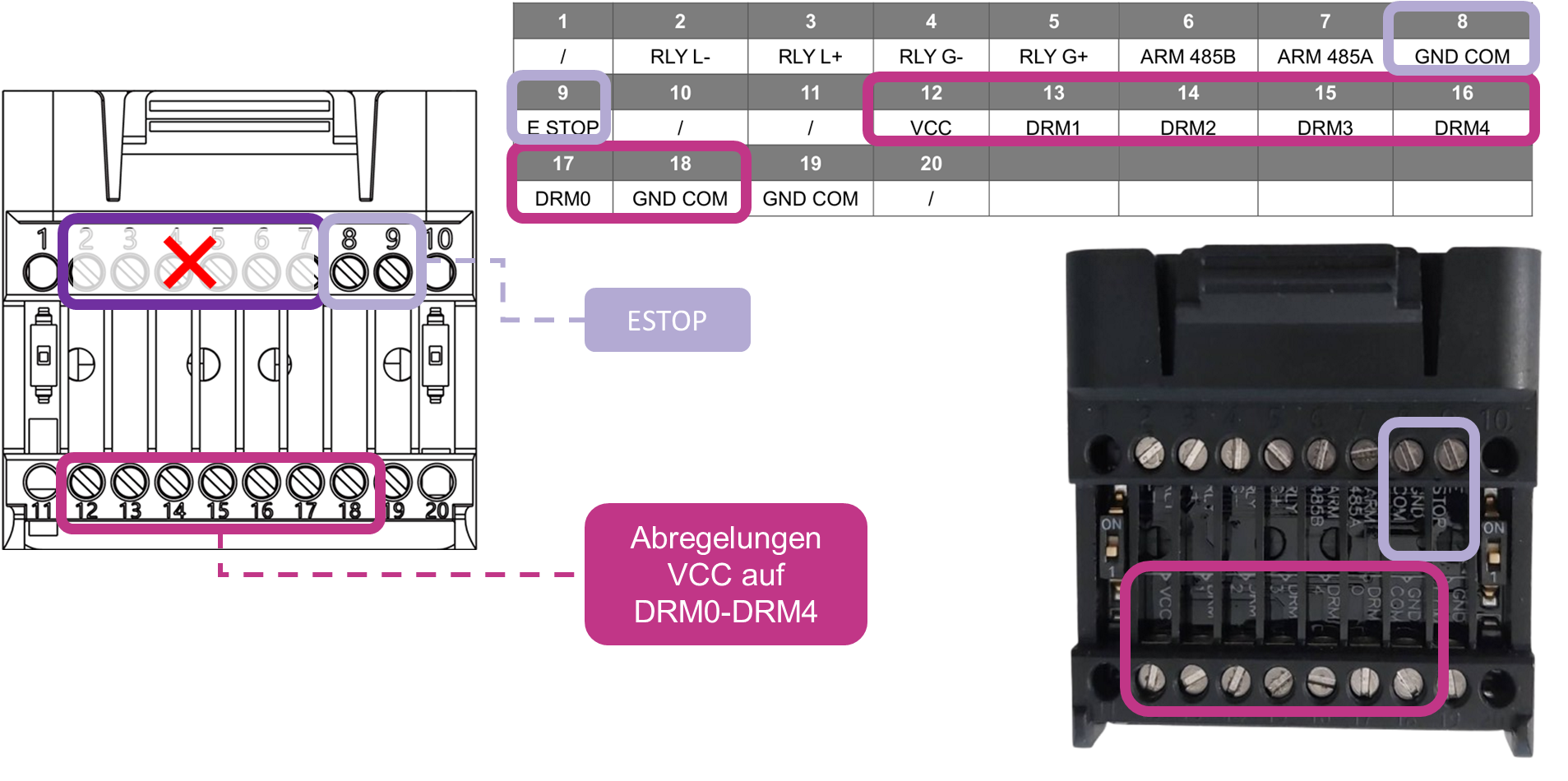

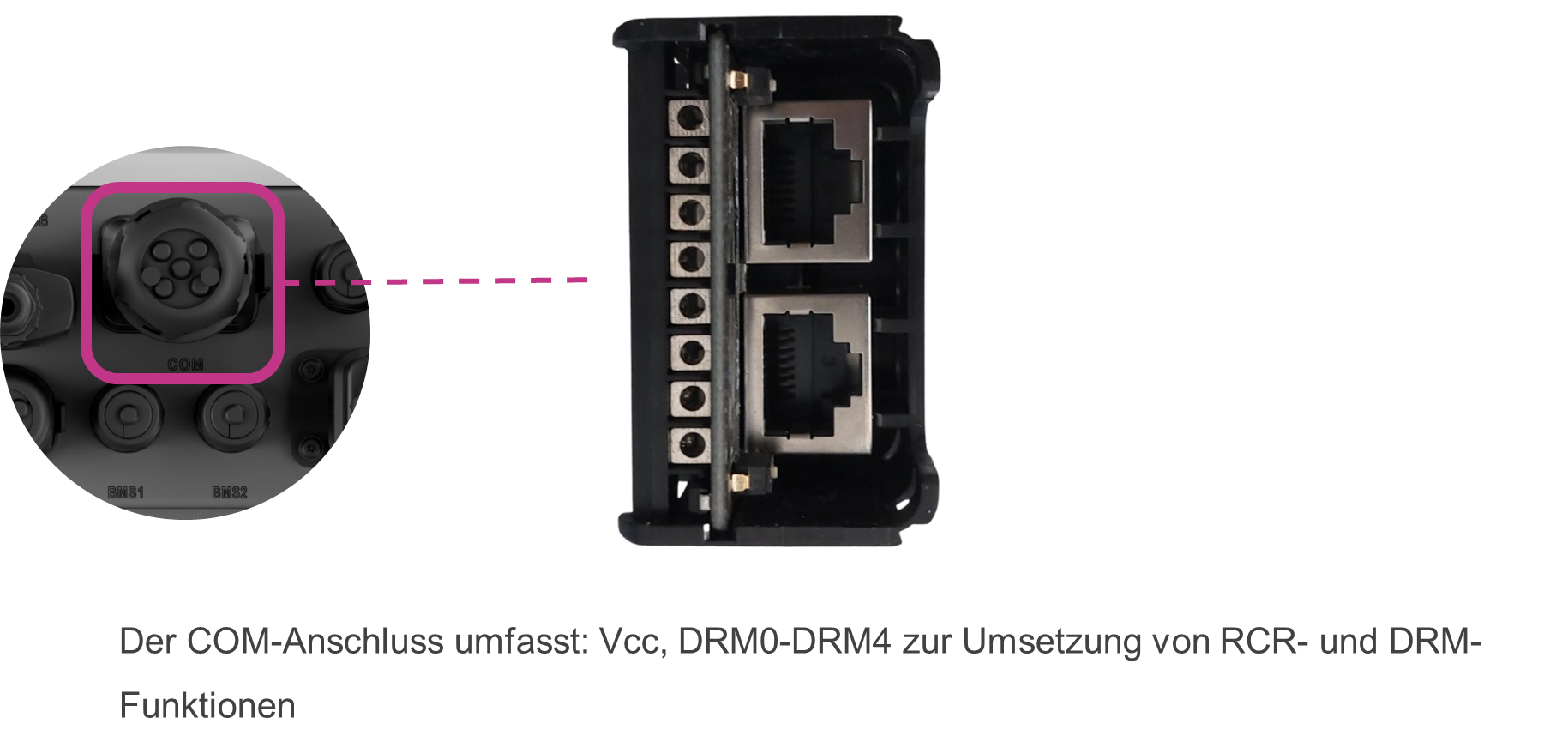

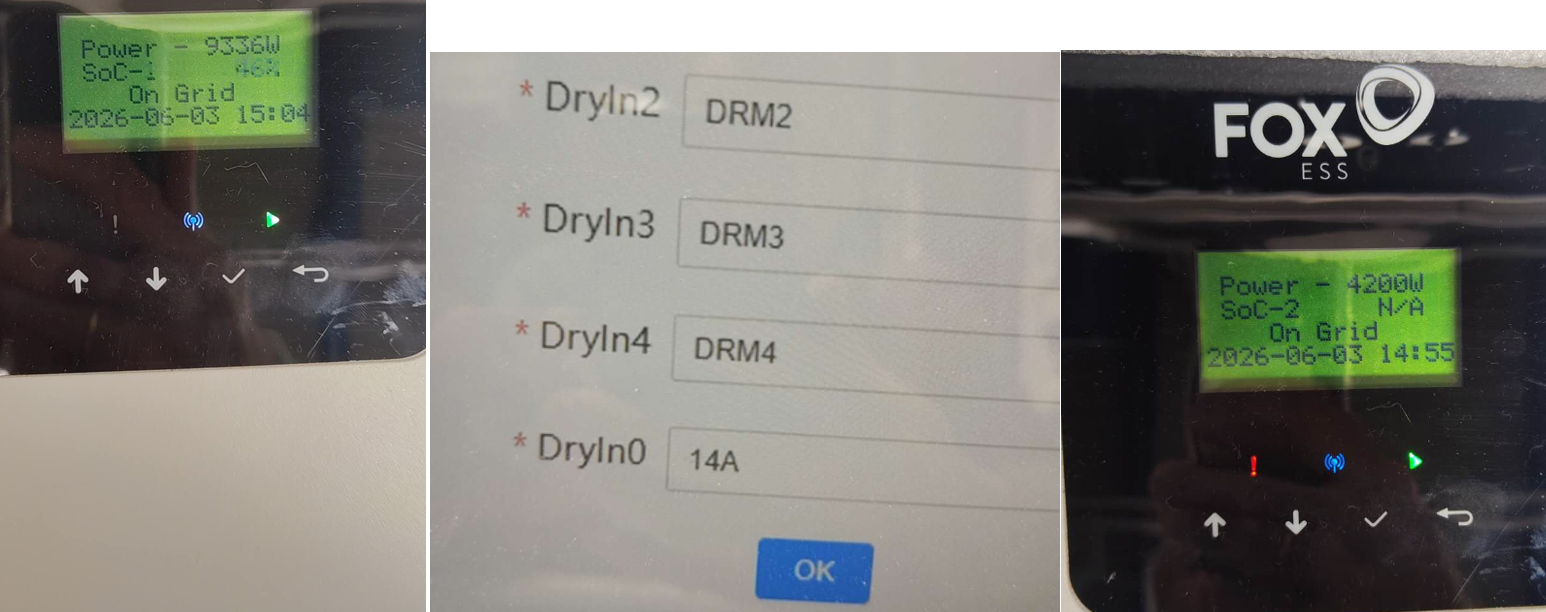

  • RCR-Funktion Rundsteuersignal und Relaisschaltung für $14a



    DryIn0 auf 14a setzen zur Reduzierung auf 4200W.

    Das rote Ausrufungszeichen meldet, dass eine Reduzierung aktiv ist.



  • Kabelverbindung Batteriemanagement (BMS)

    Das BMS Kabel (RJ45)wird mit dem BMS Eingang des Wechselrichters verbunden. Es wird das Original-Batteriekabel mit einer Länge von maximal 10m eingesetzt.

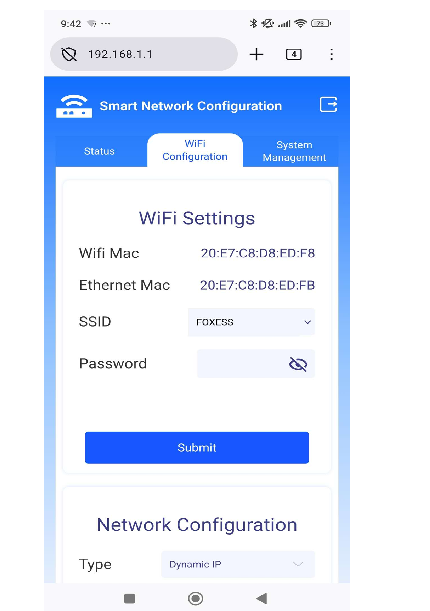

  • Mac Adresse ermitteln, WiFi Verbindung

    Mac Adresse der WiFi Verbindung:

    Direkte Verbindung mit WiFi aufbauen, Passwort mtmt2020

    Passwort ändern, neu einloggen.







Support-Videos

  • BATTERY.svg icon14-W.svg

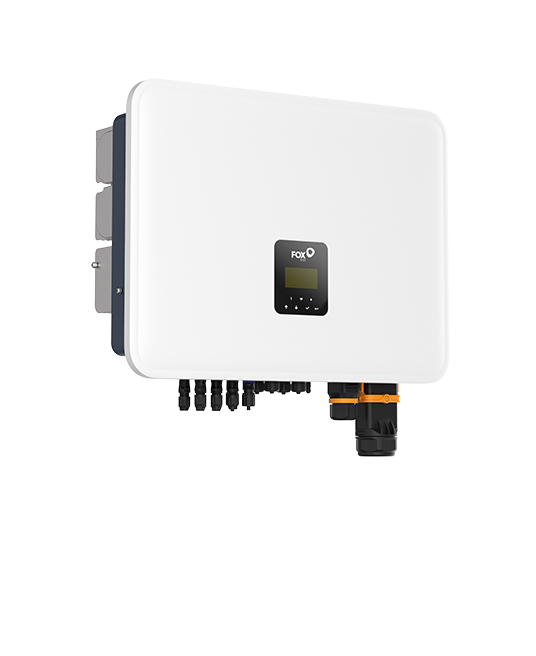

    H3 smart
  • BATTERY.svg icon14-W.svg

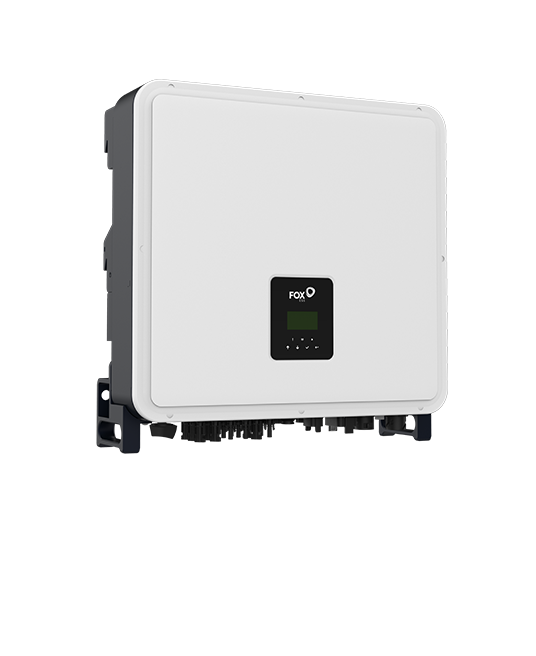

    H3 Pro
  • BATTERY.svg icon14-W.svg

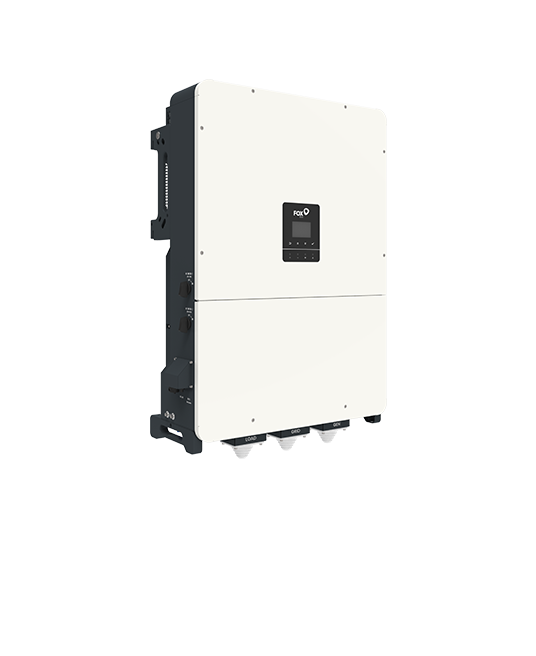

    H3 Plus
  • BATTERY.svg icon14-W.svg

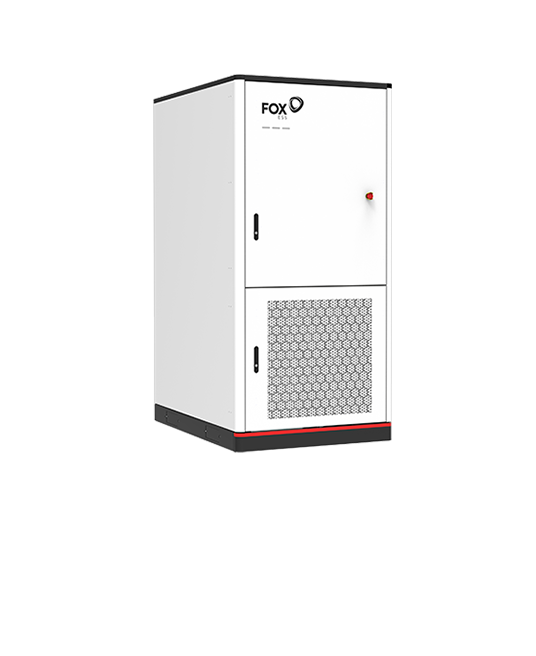

    G-MAX
  • BATTERY.svg icon14-W.svg

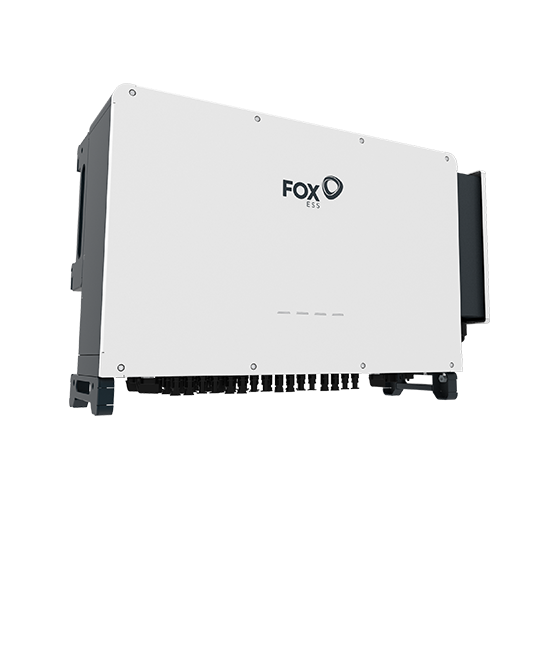

    R-Series
  • EVC.svg icon13-W.svg

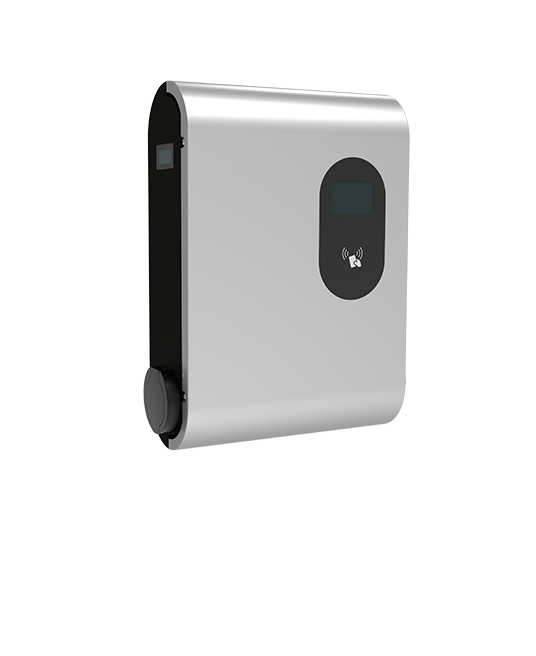

    EV-Charger
  • d1_icon_11.svg d1_icon_11_1.svg
    Web/App
  • icon03-P.svg icon03-W.svg
    Fehlerbehebung
  • DOWNLOAD.svg icon15-W.svg
    Alle
  • 0af5791b899f41cbade7867d882e9f6d.png

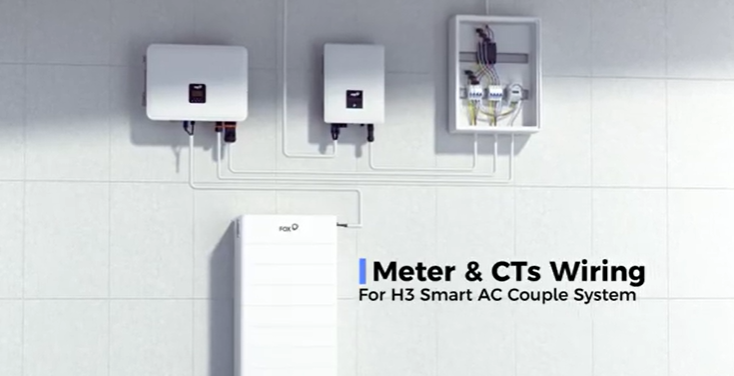

    Verdrahtung von Zähler und CTs für das H3 Smart als AC-gekoppeltes System

    2026.05.21
  • 4.jpg
    01:54
    WHAT IS H3 SMART(H3 Smart Introduction)

    2026.05.19
  • 69eb1818f3b74.jpg
    H3 Smart Parallel System Installation Guide

    2026.05.19
Learn More
  • 2.jpg
    01:29
    High-Efficiency Three Phase Hybrid Inverter · H3 PRO Series

    2026.02.24
  • 18.jpg
    02:36
    H3 Pro Installation Guide

    2026.01.24
  • 15.jpg
    02:25

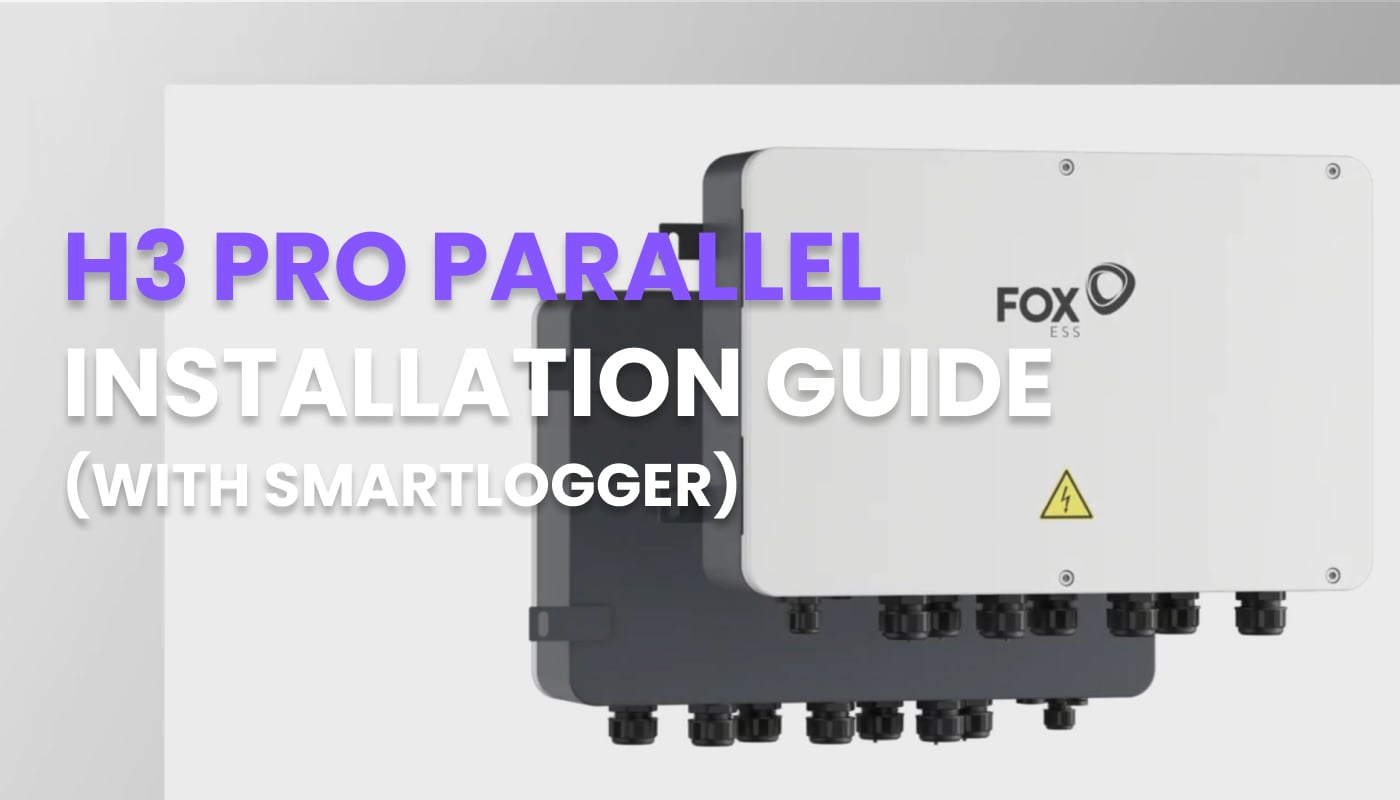

    H3 pro parallel installation guide (with SmartLogger)

    2025.04.24
  • 14.jpg
    02:26
    H3 PRO & ECS INSTALLATION

    2025.04.24
Learn More
  • 5.jpg
    00:54
    H3 Plus: The Future of Reliable Energy

    2025.09.24
Learn More
  • 20. Schnellinstallationsanleitung fuer die Fox ESS G-MAX-Serie.jpg
    02:35
    Schnellinstallationsanleitung fuer die Fox ESS G-MAX-Serie

    2026.05.18
Learn More
  • 8.jpg
    02:53

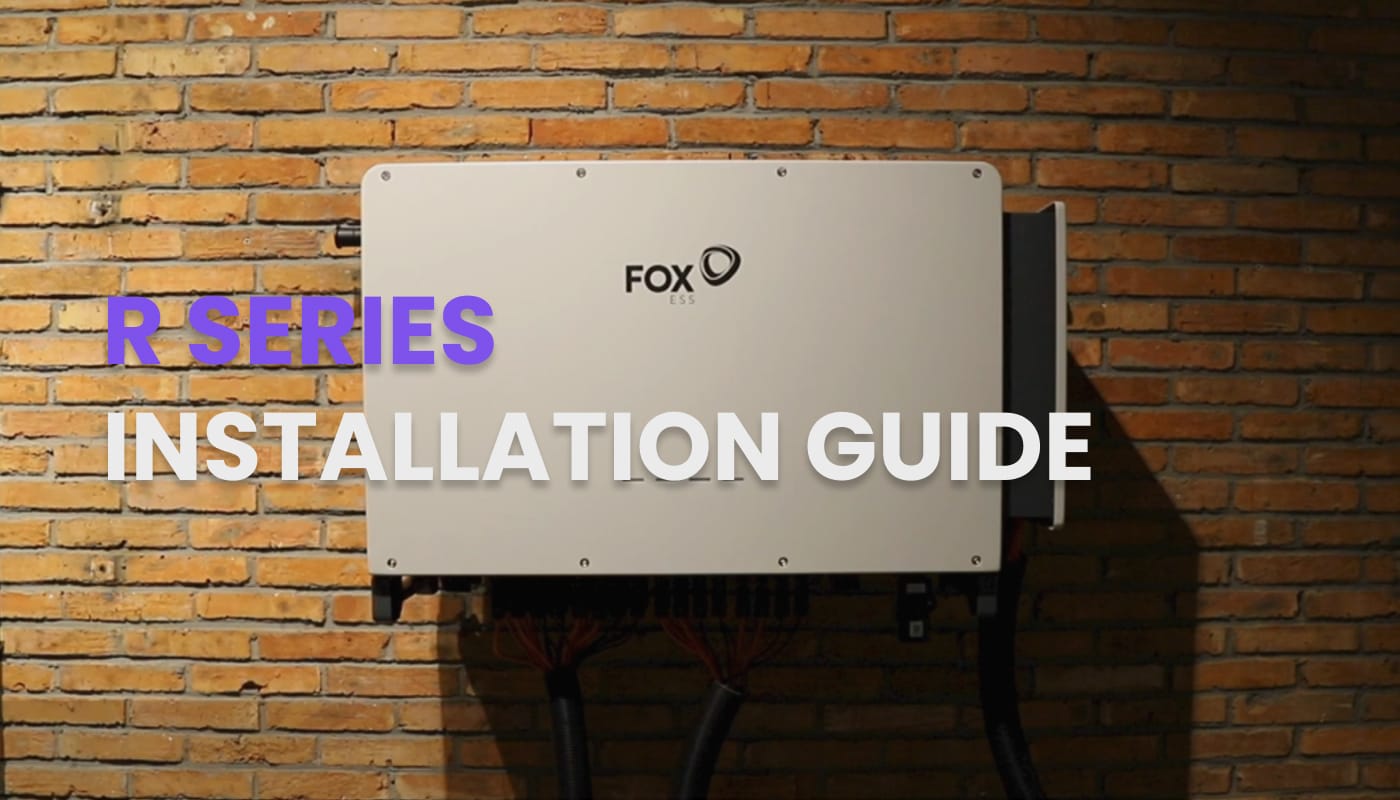

    R SERIES Installation Guide

    2026.05.11
  • 3.jpg
    01:16

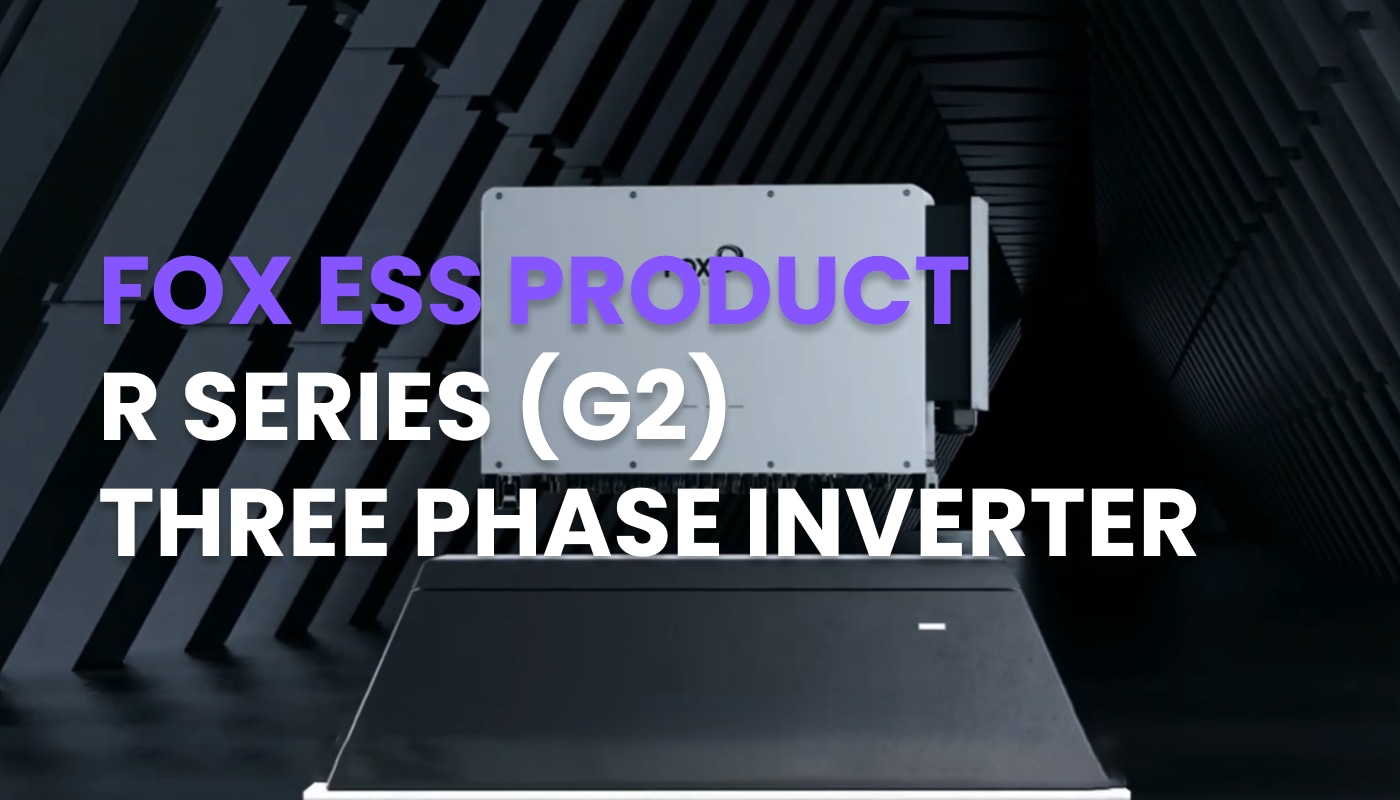

    Fox ESS Product---R series (G2) Three Phase Inverter

    2026.05.11
Learn More
  • L.png

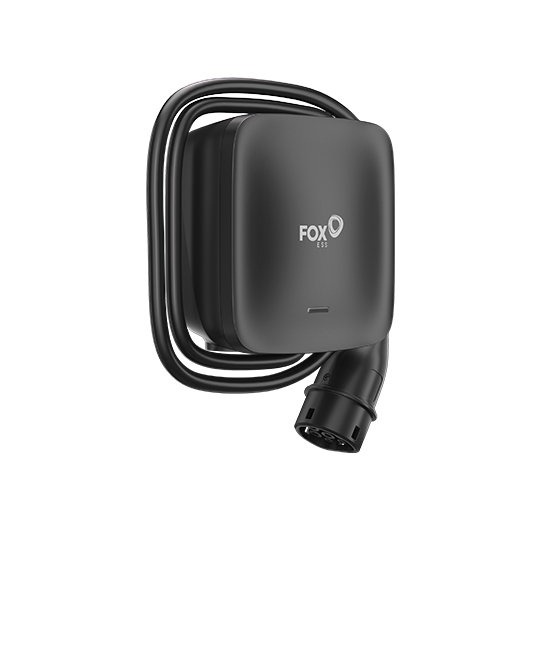

    Installationsanleitung für EV-Ladegerät L

    2026.05.21
  • 10. Installationsanleitung fuer Fox ESS EV-Ladegeraet - Steckerversion.jpg
    01:58
    Installationsanleitung fuer Fox ESS EV-Ladegeraet - Steckerversion

    2026.05.15

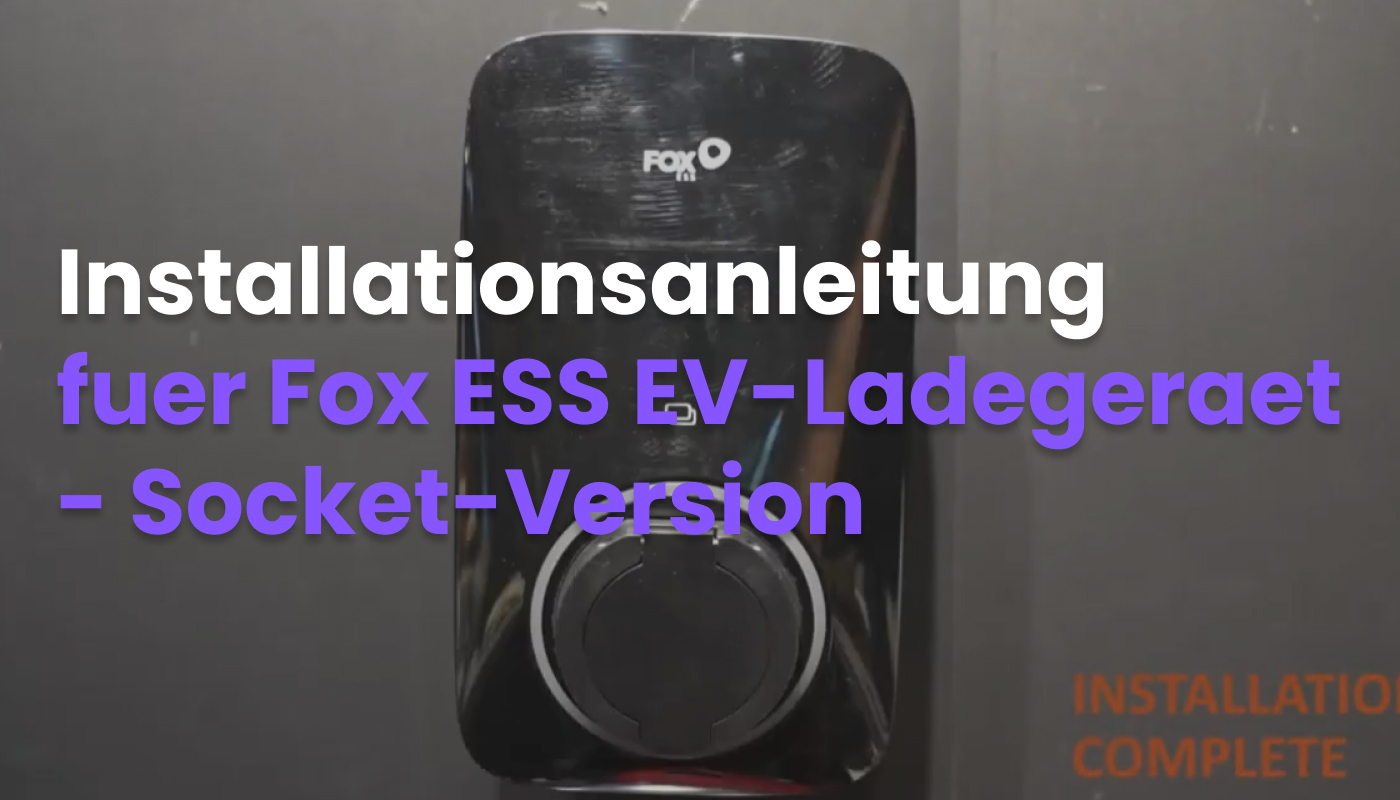

  • 9. Installationsanleitung fuer Fox ESS EV-Ladegeraet - Socket-Version.jpg
    01:55
    Installationsanleitung fuer Fox ESS EV-Ladegeraet - Socket-Version

    2026.05.15
  • 8. Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Socket-Version).jpg
    02:17
    Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Socket-Version)

    2026.05.15
  • 7. Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Steckerversion).jpg
    02:18
    Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Steckerversion)

    2026.05.15
  • 6. EV-Ladegeraet - Zaehlerinstallation einphasig.jpg
    01:23
    EV-Ladegeraet - Zaehlerinstallation einphasig

    2026.05.15
  • 5. EV-Ladegeraet - Zaehlerinstallation dreiphasig.jpg
    02:26
    EV-Ladegeraet - Zaehlerinstallation dreiphasig

    2026.05.15
  • 4. 7.3 EV-Ladegeraet Steckerversion (E1-Version).jpg
    01:44
    7.3 EV-Ladegeraet Steckerversion (E1-Version)

    2026.05.15
  • 12.jpg
    04:17
    EV Charger(A Series)Installation Guide

    2025.11.24
  • 11.jpg
    00:42
    How to connect the EV Charger to the network

    2025.11.24
Learn More
  • Clipboard01ee.png

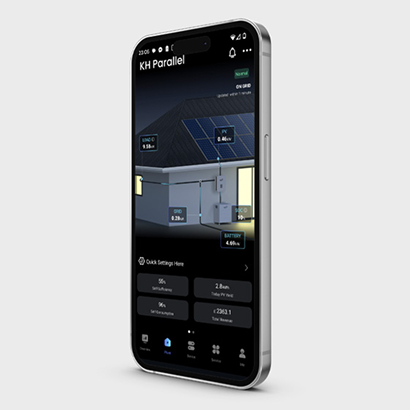

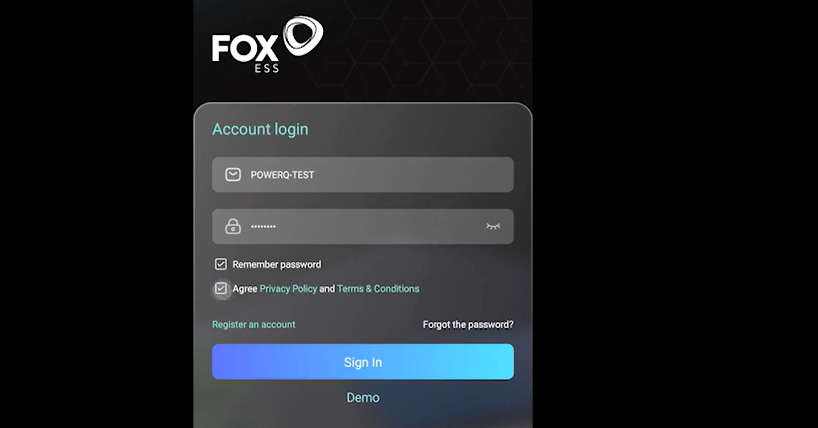

    FoxCloud App

    2026.05.29
  • Clipboard04.png
    Fox Bot

    2026.05.12
Learn More
  • 92f30ae1d44a96b40121b41eb02c0bc5.png
    Fehlerbehebung - Batterie entlaedt nicht

    2026.05.13
  • Fehlerbehebung - SoC-Anzeige NA.png
    Fehlerbehebung - SoC-Anzeige NA

    2026.05.13
  • Fehlerbehebung - BMS-Version stimmt nicht überein.png
    Fehlerbehebung - BMS-Version stimmt nicht überein

    2026.05.13
  • Fehlerbehebung - BMS-BOX piept.png
    Fehlerbehebung - BMS-BOX piept

    2026.05.13
  • Fehlerbehebung - Inspektion der HV-Batterie.png
    Fehlerbehebung - Inspektion der HV-Batterie

    2026.05.13
  • Fehlerbehebung - AC-Spannung Messmethode.png
    Fehlerbehebung - AC-Spannung Messmethode

    2026.05.13
Learn More
  • 10763c187ff19c4393f0317bba0ef413.png

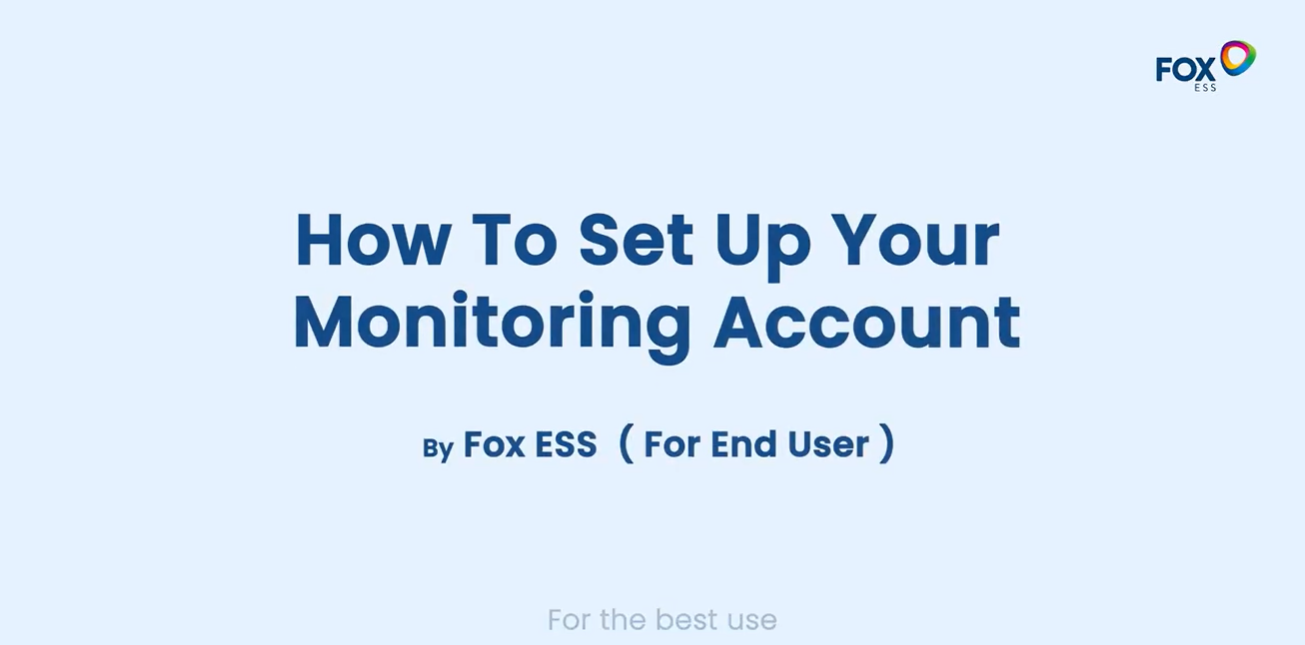

    So richten Sie Ihr Monitoring-Konto ein (für Endnutzer)

    2026.05.21
  • e78adb962c3af178f46f27c2bc759748.png
    So aktualisieren Sie Ihren Datenlogger über die Monitoring-Plattform

    2026.05.21

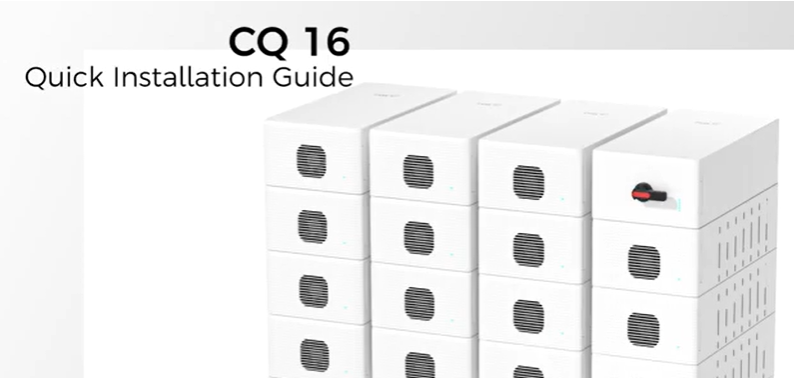

  • CQ16.png
    Schnellinstallationsanleitung für CQ16

    2026.05.21
  • 92f30ae1d44a96b40121b41eb02c0bc5.png
    Fehlerbehebung - Batterie entlaedt nicht

    2026.05.19
  • Fehlerbehebung - SoC-Anzeige NA.png
    Fehlerbehebung - SoC-Anzeige NA

    2026.05.19
  • Fehlerbehebung - BMS-Version stimmt nicht überein.png
    Fehlerbehebung - BMS-Version stimmt nicht überein

    2026.05.19
  • Fehlerbehebung - BMS-BOX piept.png
    Fehlerbehebung - BMS-BOX piept

    2026.05.19
  • Fehlerbehebung - Inspektion der HV-Batterie.png
    Fehlerbehebung - Inspektion der HV-Batterie

    2026.05.19
  • Fehlerbehebung - AC-Spannung Messmethode.png
    Fehlerbehebung - AC-Spannung Messmethode

    2026.05.19
  • Clipboard04.png
    Fox Bot

    2026.05.19
  • 10. Installationsanleitung fuer Fox ESS EV-Ladegeraet - Steckerversion.jpg
    01:58
    Installationsanleitung fuer Fox ESS EV-Ladegeraet - Steckerversion

    2026.05.18
  • 9. Installationsanleitung fuer Fox ESS EV-Ladegeraet - Socket-Version.jpg
    01:55
    Installationsanleitung fuer Fox ESS EV-Ladegeraet - Socket-Version

    2026.05.18
  • 8. Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Socket-Version).jpg
    02:17
    Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Socket-Version)

    2026.05.18
  • 7. Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Steckerversion).jpg
    02:18
    Installationsanleitung fuer 11&22kW EV-Ladegeraet (E2-Steckerversion)

    2026.05.18
  • 16. So erstellen Sie eine Mikro-Wechselrichter-Anlage in FoxCloud2.0 von Fox ESS.jpg
    02:17

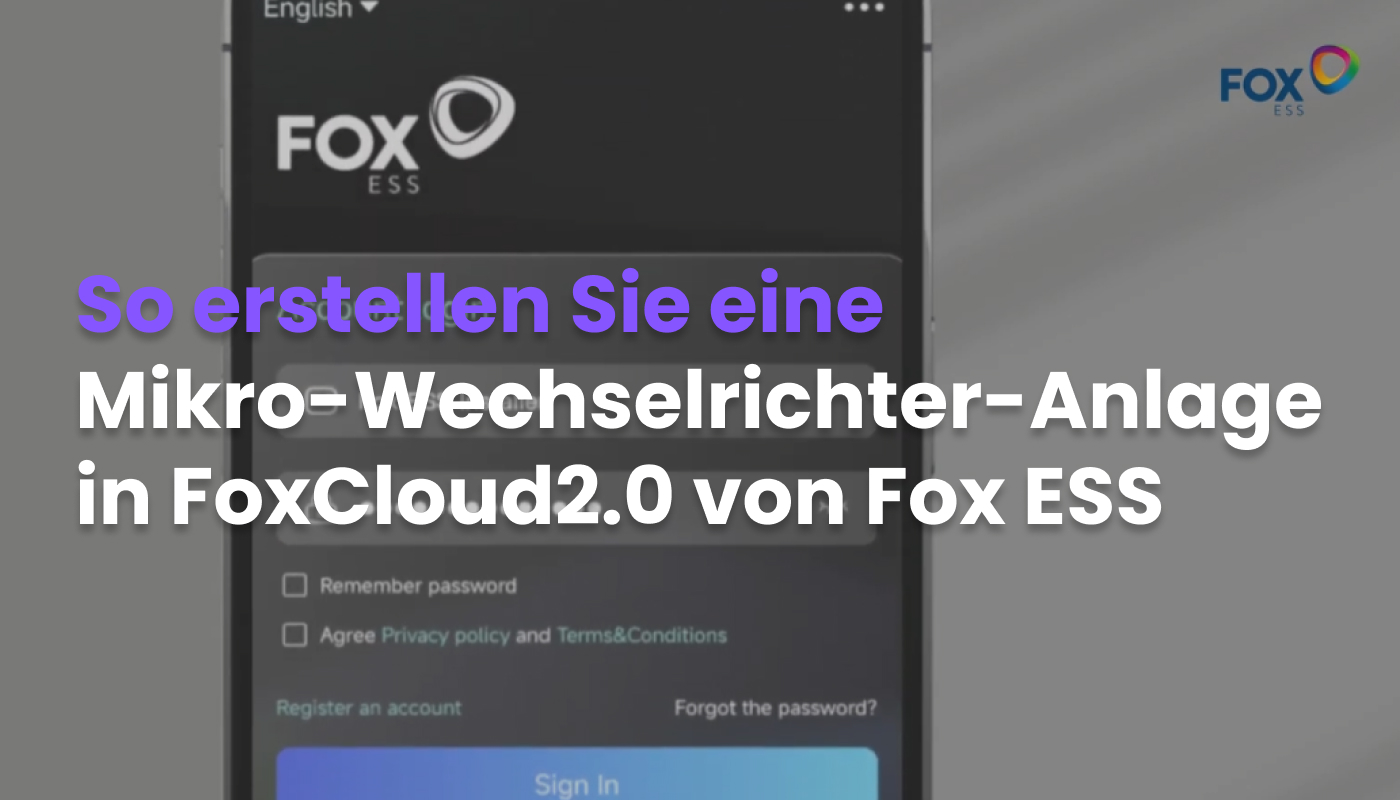

    So erstellen Sie eine Mikro-Wechselrichter-Anlage in FoxCloud2.0 von Fox ESS

    2026.05.18
  • 15. So konfigurieren Sie das Netzwerk fuer den Mikro-Wechselrichter von Fox ESS.jpg
    01:06
    So konfigurieren Sie das Netzwerk fuer den Mikro-Wechselrichter von Fox ESS

    2026.05.18
  • 14. So registrieren Sie ein Konto fuer FoxCloud2.0 von Fox ESS (fuer Vertriebspartner).jpg
    01:38
    So registrieren Sie ein Konto fuer FoxCloud2.0 von Fox ESS (fuer Vertriebspartner)

    2026.05.18
  • 13. So registrieren Sie ein Konto fuer FoxCloud2.0 von Fox ESS (fuer Installateure).jpg
    01:56
    So registrieren Sie ein Konto fuer FoxCloud2.0 von Fox ESS (fuer Installateure)

    2026.05.18
  • 11. Ablauf fuer Lastausgleich mit DTSU666 Smart Power Sensor.jpg
    1:03
    Ablauf fuer Lastausgleich mit DTSU666 Smart Power Sensor

    2026.05.18
  • 19. Installation von H3 PRO und ECS.jpg
    02:27
    Installation von H3 PRO und ECS

    2026.05.18
  • 18. Installationsanleitung fuer Energiespeicherbatterien der EK-Serie (EK11).jpg
    02:16
    Installationsanleitung fuer Energiespeicherbatterien der EK-Serie (EK11)

    2026.05.18
  • 17. Installationsanleitung fuer Energiespeicherbatterien der EK-Serie (EK5).jpg
    02:16
    Installationsanleitung fuer Energiespeicherbatterien der EK-Serie (EK5)

    2026.05.18
  • 20. Schnellinstallationsanleitung fuer die Fox ESS G-MAX-Serie.jpg
    02:35
    Schnellinstallationsanleitung fuer die Fox ESS G-MAX-Serie

    2026.05.18
  • 11. Ablauf fuer Lastausgleich mit DTSU666 Smart Power Sensor.jpg
    1:03
    Ablauf fuer Lastausgleich mit DTSU666 Smart Power Sensor

    2026.05.15
  • 3. Installationsanleitung fuer den dreiphasigen CT-Zaehler von Chint.jpg
    01:58
    Installationsanleitung fuer den dreiphasigen CT-Zaehler von Chint

    2026.05.15
  • 2. Installation der S-Serie G2.jpg
    03:27
    Installation der S-Serie G2

    2026.05.15
  • Betriebsanleitung - Einstellung der Leistungsbegrenzung.png
    Betriebsanleitung - Einstellung der Leistungsbegrenzung

    2026.05.13
  • Betriebsanleitung - So prüfen Sie die Wechselrichter-Firmware-Version.png
    Betriebsanleitung - So prüfen Sie die Wechselrichter-Firmware-Version

    2026.05.13
  • Betriebsanleitung - So prüfen Sie die Batterie-Firmware-Version.png
    Betriebsanleitung - So prüfen Sie die Batterie-Firmware-Version

    2026.05.13

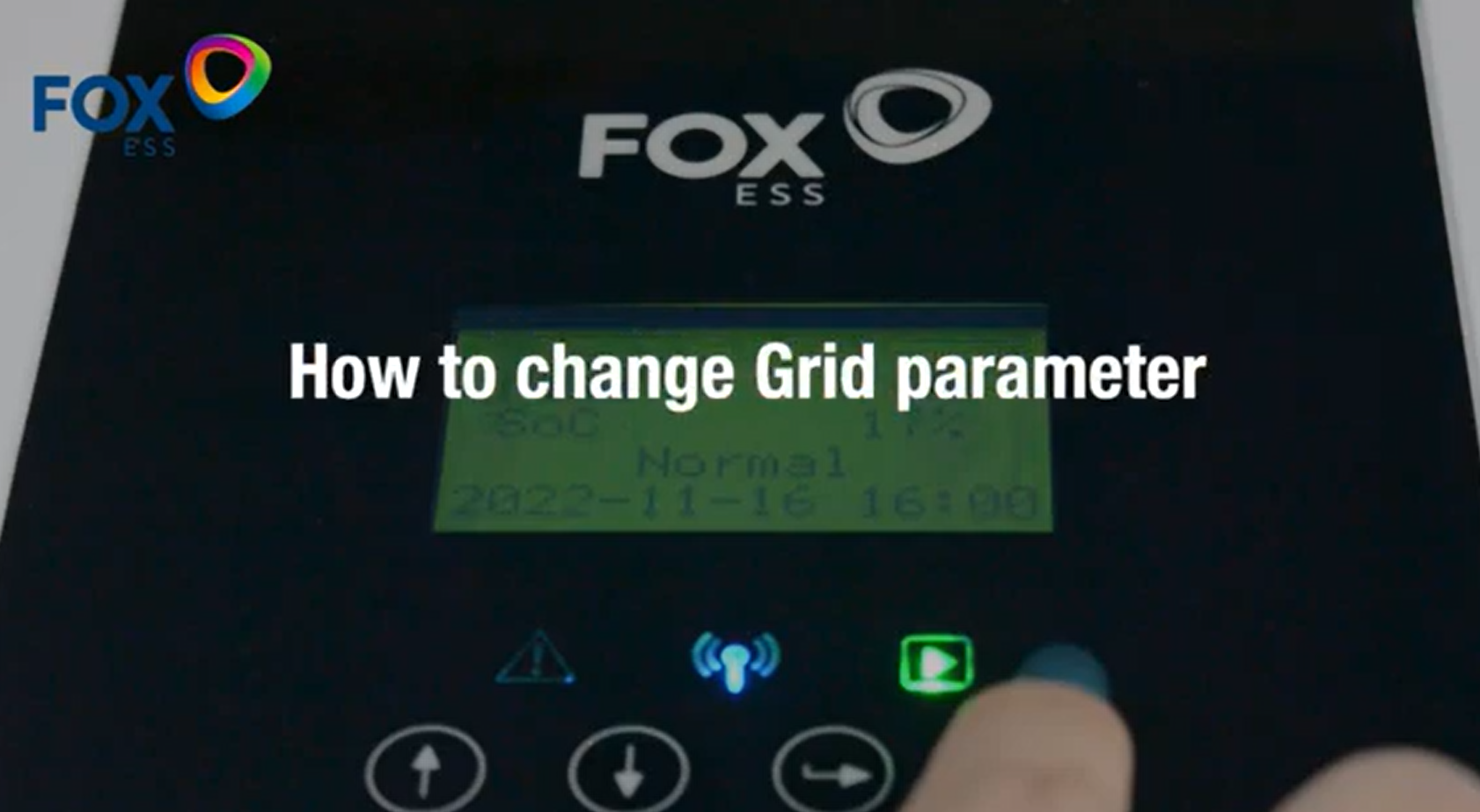

  • So ändern Sie den Netzparameter.png
    So ändern Sie den Netzparameter

    2026.05.13
  • Betriebsanleitung - So ändern Sie den Sicherheitsstandard.png
    Betriebsanleitung - So ändern Sie den Sicherheitsstandard

    2026.05.13
  • Betriebsanleitung - So lesen Sie PV-Parameter am Display ab.png
    Betriebsanleitung - So lesen Sie PV-Parameter am Display ab

    2026.05.13

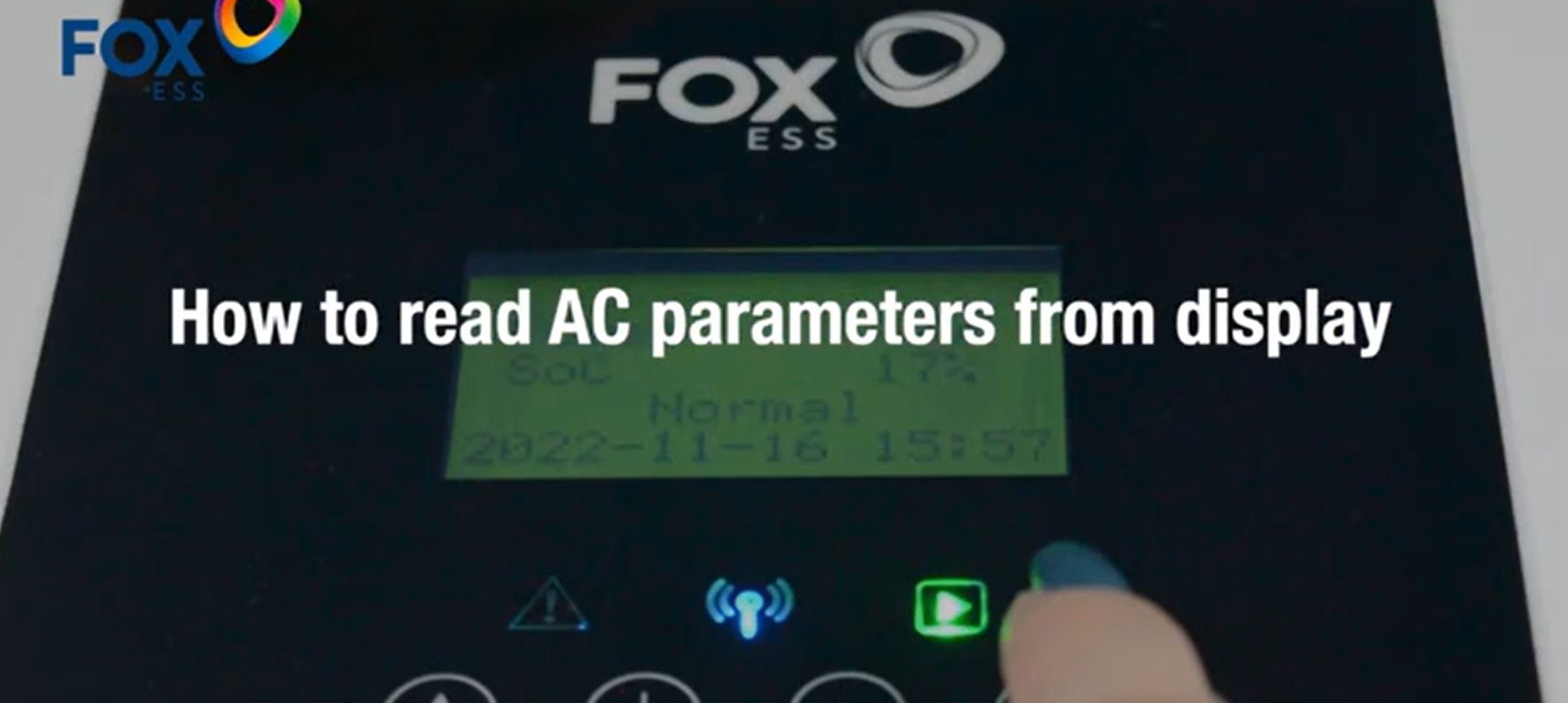

  • Betriebsanleitung - So lesen Sie AC-Parameter am Display ab.png
    Betriebsanleitung - So lesen Sie AC-Parameter am Display ab

    2026.05.13

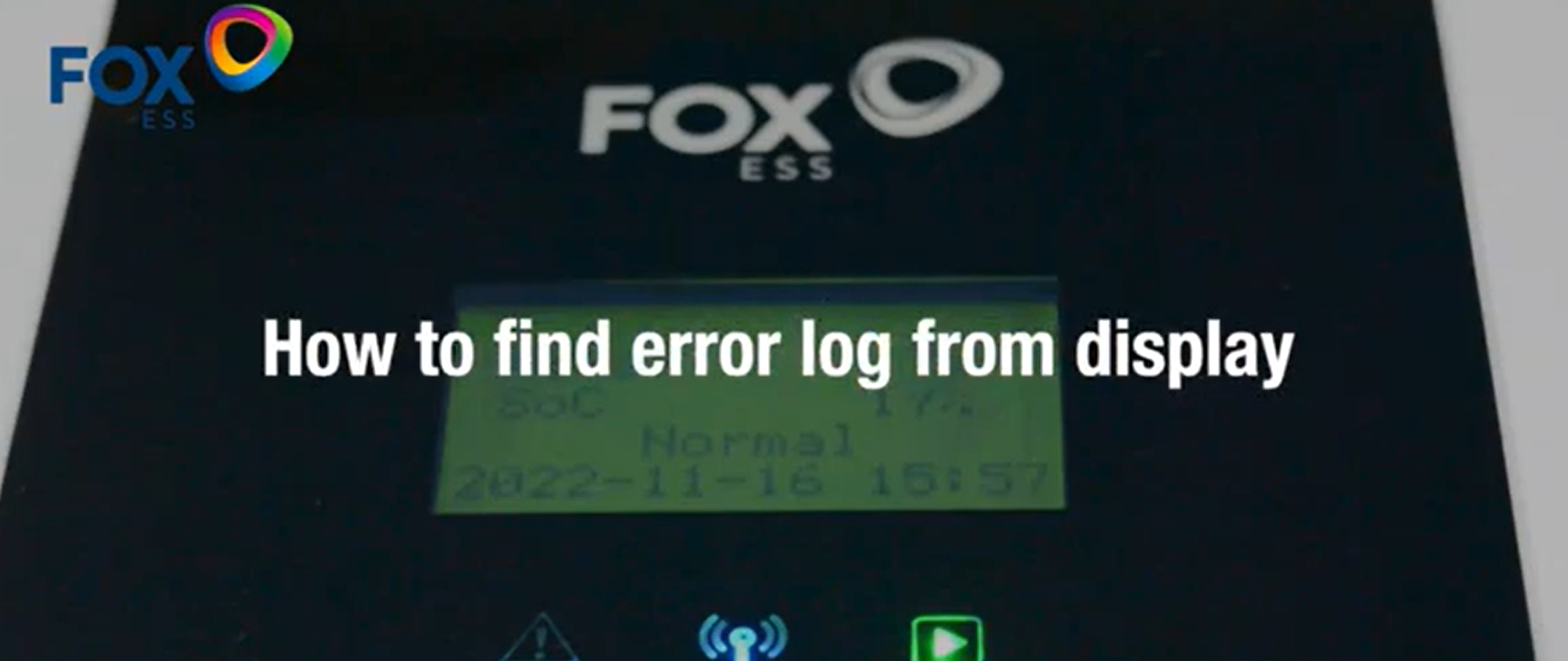

  • Betriebsanleitung - So rufen Sie das Fehlerprotokoll am Display ab.png
    Betriebsanleitung - So rufen Sie das Fehlerprotokoll am Display ab

    2026.05.13
  • Betriebsanleitung - So lesen Sie Batterieparameter am Display ab.png

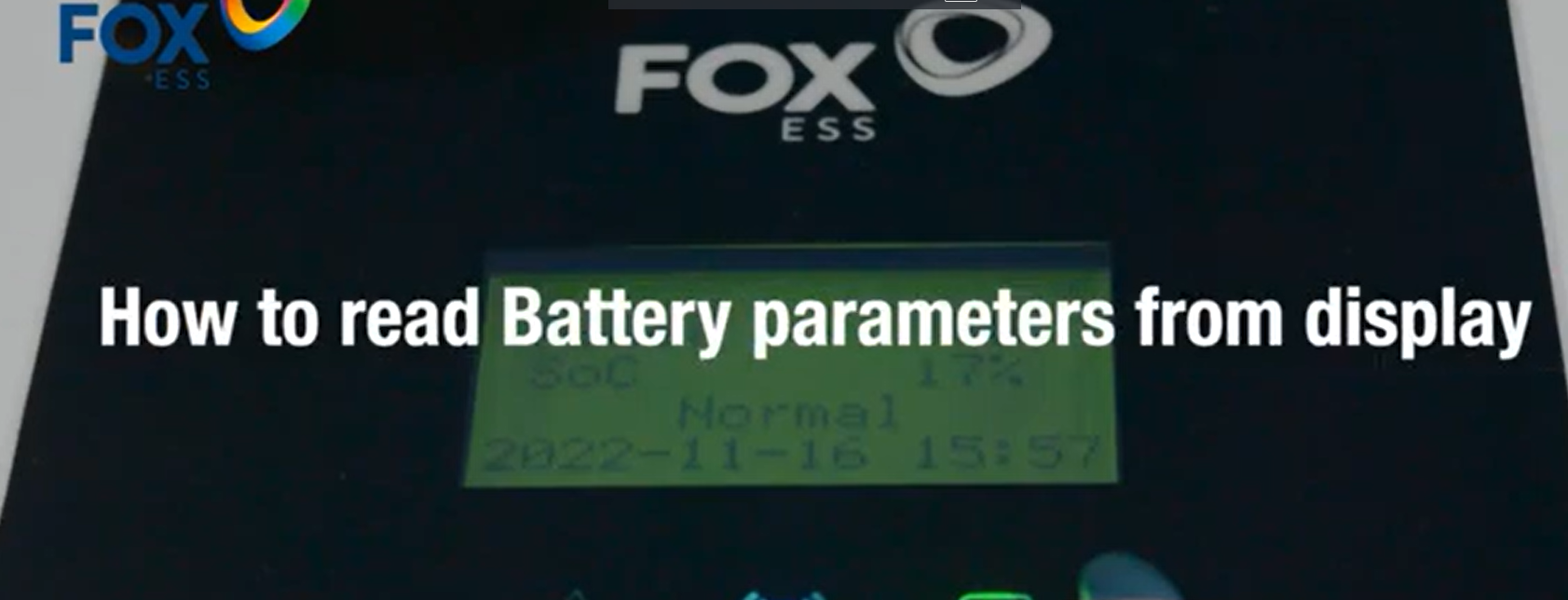

    Betriebsanleitung - So lesen Sie Batterieparameter am Display ab

    2026.05.13
  • Betriebsanleitung - So richten Sie den PV-Port ein.png
    Betriebsanleitung - So richten Sie den PV-Port ein

    2026.05.13
  • 11.jpg
    00:42
    How to connect the EV Charger to the network

    2026.05.11
  • 10.jpg
    00:57
    How to connect the Micro Inverter to the network

    2026.05.11
Learn More

Technische Informationen

  • EMS-Kompatibilität
  • Batterienkompatibilität
  • Auslegungs-Tools
  • Zerez
  • Firmware Änderungsprotokoll
  • Downloads

Integrationen

Einlinienschaltbilder als Hilfe für die Systemplanung

  • C&I-Batteriesystem

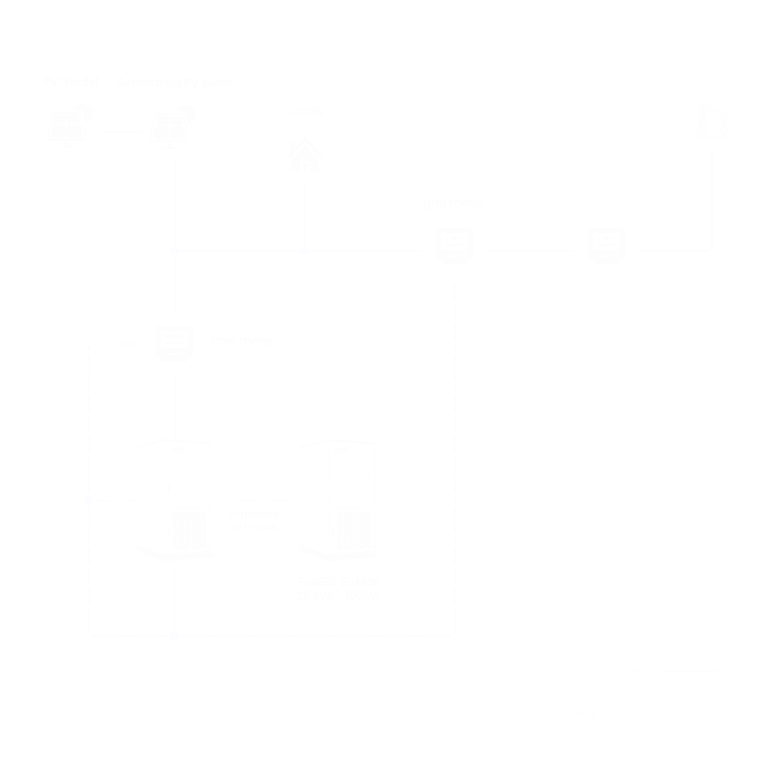

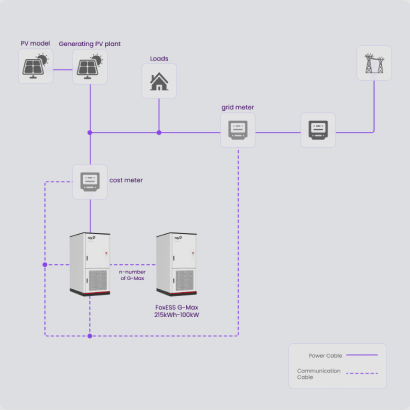

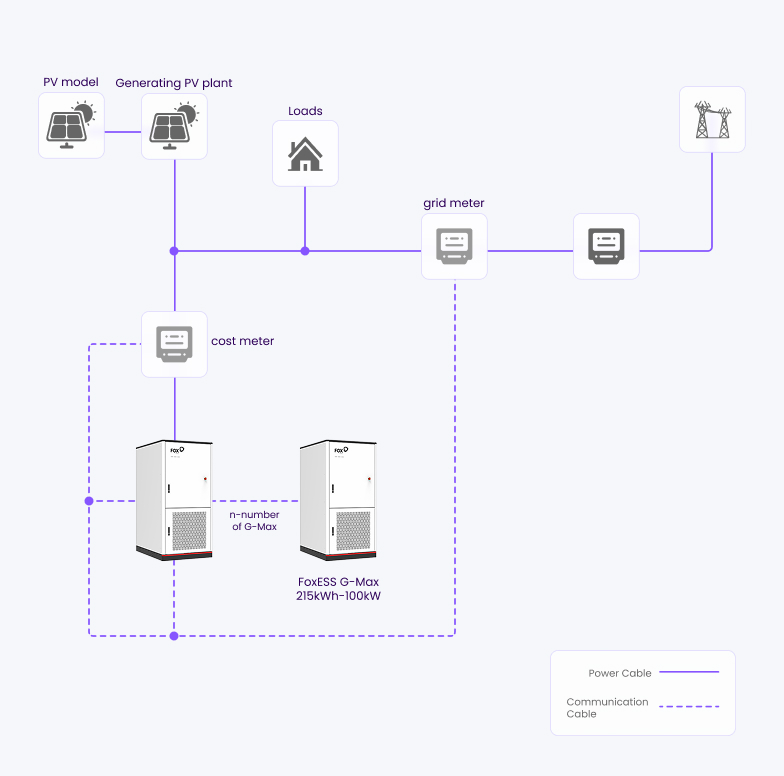

    G-Max-Parallelschaltung
  • d1icon191.svg
    Hybridsystem
    Integration

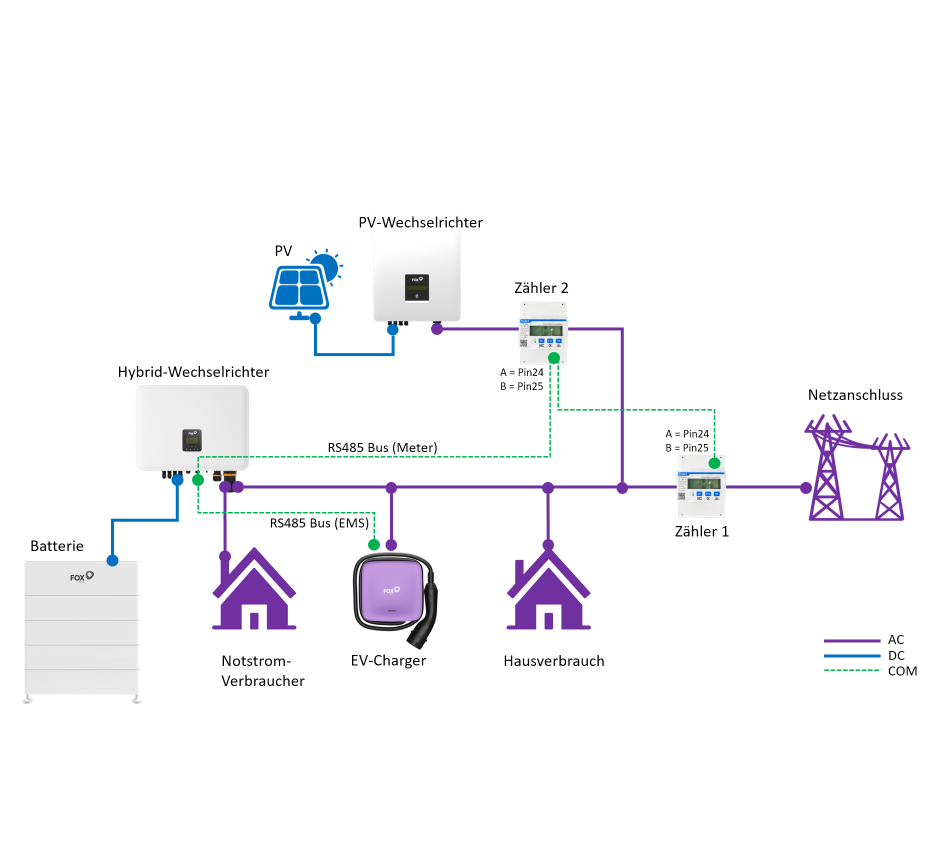

  • Hybridsystem

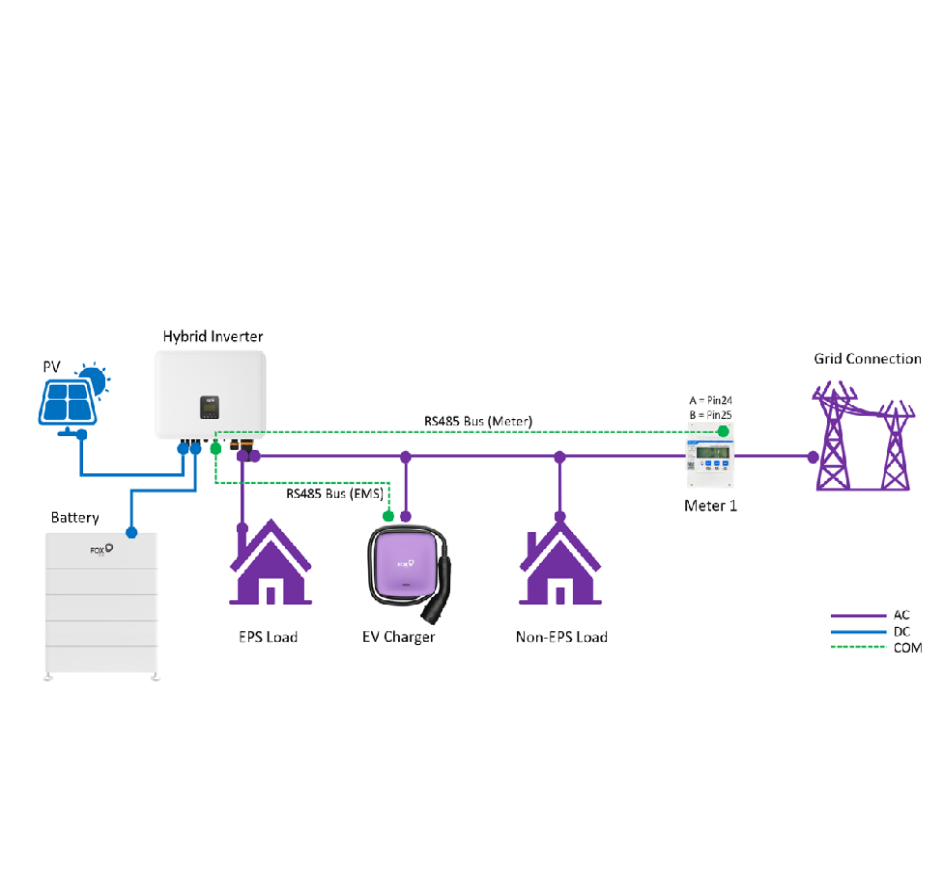

    AC gekoppelt, EV Charger

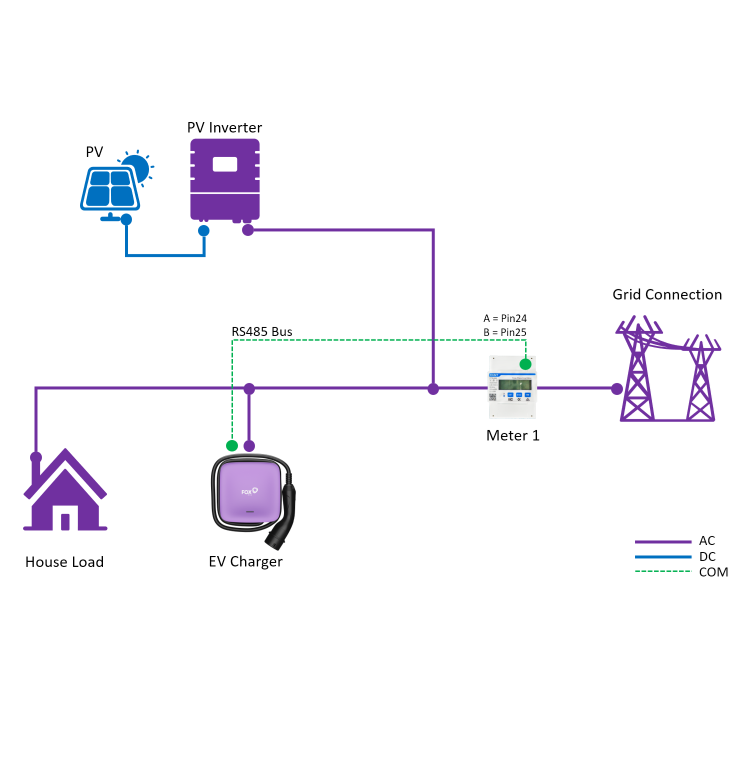

  • WallBox
